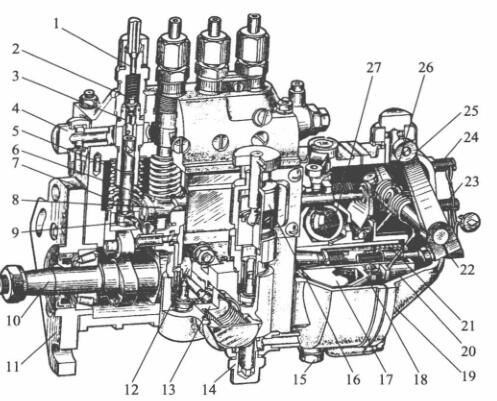

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-直流电软管接线头; 2-有油阀; 3-有油高压闸阀; 4,14-进油螺栓; 5-套简; 6-注塞泵; 7-注塞泵扭簧; 8-油门连接杆;  9-改善臂; 10-凸轮轴轴; 11-设定接盘; 12-石油管道泵弯矩轮; 13-石油管道泵; 15-放油螺塞; 16-手助力泵;  17-控制盘; 18-从动盘; 19-泵壳; 20-滑套; 21-较准扭簧; 22-容量设定螺栓; 23-怠速限位开关器螺栓; 24-快速限位开关器螺栓; 25-变频调速器手柄; 26-变频调速器扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体制动器总成的主耍功效是担保真空泵已经时间段的精确性性，相对比较于多缸柴油密度机一般而言，必须担保各缸真空泵时间段的不同性。起担保用途的脏器是中键下端到校准水泥垫块上平米的角度H。当喷真空泵气缸轴轮齿与曲轴轮齿相对比较地位很大时，H越大，齿轮泵取消进油孔的时间段越晚，真空泵已经时间段也越晚。反过来说，H越小，真空泵已经时间段越延缓。从而要表明结构设计和实验设计定下比较适合的中键体任务角度H，以担保真空泵已经时间段的精确性性。

1-气缸轴; 2-轴向轴向轴向柱塞泵泵泵泵斜槽; 3-泵盖; 4-确定螺丝钉; 5-回油道; 6-回油孔; 7-冒油阀扭簧; 8-冒油阀紧座;  9-冒油阀; 10-冒油阀块; 11-进油孔; 12-进油道; 13-轴向轴向轴向柱塞泵泵泵泵; 14-轴向轴向轴向柱塞泵泵泵泵套简;  15一轴向轴向轴向柱塞泵泵泵泵扭簧; 16-扭簧座; 17-挺柱体:; 18-混凝土垫块; 19-滚轴

  来说多缸机，各分泵的H值应一一对应。调低水泥垫板在喷高压油泵出厂检验报告时均已调好，难以擅自交换。水泥垫板是用高耐磨的原材料结合相结行热处置以提高自己洛氏硬度，由此食用中不能损伤。如长期限食用后损伤较多，可换面食用。

  喷高压助力泵泵体分上下左右几部分，喷高压助力泵上体使用在使用轴向注塞泵泵偶件及很油阀偶件，阴道使用在使用凸轮机构轴、滚珠体和输高压助力泵等。泵体前侧核心区开了检视窗孔，能够观察和修整汽油泵量。中下部有检视发动机机油面的检视孔。喷高压助力泵上体有一部油道，与各轴向注塞泵泵套筒里边的环行油槽互通。环行油槽则与轴向注塞泵泵套筒上的进、回油孔互通。由输高压助力泵供来的舒张压油凭借进进气软管管线接头来到油道中。油道中的重液压差由装在回进气软管管线接头内的回油阀设定，一规定要求保持着在5～10kPa规模内。液压过低，在轴向注塞泵泵下进行时，重油不可短时间内凭借进油孔来到轴向注塞泵泵上侧油腔。当续航里程量过大而使液压变高时，太多的重油会顶开回油阀流进重油细滤器中。
