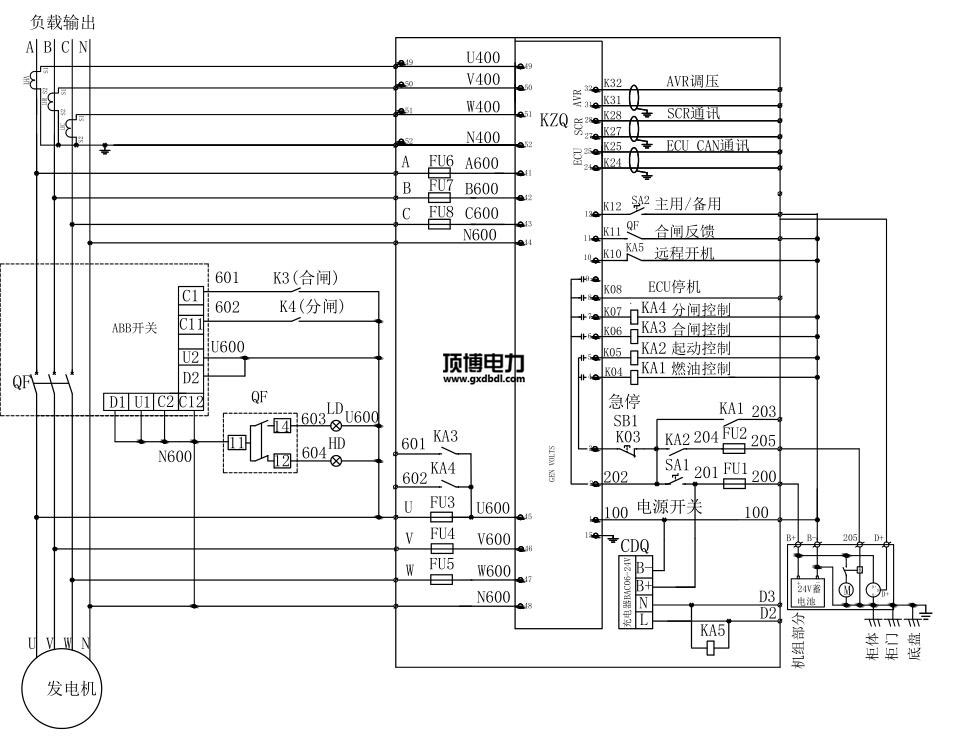

580KW重油并网发交流沟通电动机并机柜输电线路电力工程图设计原理：由快充器AC220V/DC24V，带来并网发交流沟通电动机保持器所要传输电源适配器DC24V。并网发交流沟通电动机无法后由KA5交流沟通220V前面继电热器传输1个无法网络4g手机信号。重油并网发交流沟通电动机保持器依据网络4g手机信号回路开关把并网发交流沟通电动机的瞬时电流、线电压，頻率，转动速度等并网发交流沟通电动机的种种主要参数网络4g手机信号回访到保持器，由保持器会发出标志位。   当柴油机风能发汽车发电站机进行后，把电送回电源面板开关按钮柜顶部的主母排。操纵器用程序监控视频达到特定必备条件进行汽油操纵，再进行操纵，用DC24V继家电输入模拟输送网络无线表现。风能发汽车发电站机操纵器用的电压降监控回路面板开关按钮，监控到达到隔离面板开关按钮进行的电压降，操纵器用KA3继家电输入模拟输送重送电网络无线表现，合上主电源面板开关按钮断路，隔离面板开关按钮重送电后重送电的电源指示灯亮。当操纵程序须得分闸的同时，用KA6分闸继家电输入模拟输送分闸网络无线表现，主电源面板开关按钮隔离面板开关按钮分闸，隔离面板开关按钮分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主打开柜
项目编号	种类	金桥铜业跨接线的截面积大小型号金桥铜业跨接线的截面积大小	基层单位	需求量	制造商
1	多功能式三层架构漏电断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	火力发直流电冷水机组抑制器	HGM9510	只	2	众智
3	直流供电供电模块电源	BAC06A	只	2	众智
4	小型的里边继电商	HH52P    DC24V	只	8	正泰
5	小行里面启动继电器元件	HH52P AC220V	只	2	正泰
6	短路器	RT14-20/6A	套	16	正泰
7	移动警灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋转开关	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地装置铜排	TMY-60*6	米	2	国优
13	隔热子	圆圈，鲜红色，M10	只	12	海坦
14	辅料		台	2	国优

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.qxdlb.cn
