本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油密度发电量空调机组变配电柜的用处： 1、合理化的确定电磁能。 2、方便快捷对电线的开关操作使用。 3、有较高的安全可靠防护栏高等级，能直观性的显示信息电路原理的导通睡眠状态。

项目名称：656KW柴油发动机生产发无刷电汽轮柴油发电设备单机配电箱主要元件明细清单
配电装置箱一般构件通知单
编号	明称	应用尺寸规格	企事业单位	使用量	制造厂
1	塑壳漏电断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发电厂设备操作器	HGM6110	只	1	众智
3	发调速电机组机转速比调节器	C2002	只	1	孚创
4	交流电电压模块图片	DC24V	只	1	众智
5	小行里头继物品	HH54P    DC24V	只	2	正泰
6	中大型里边保险丝元件	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

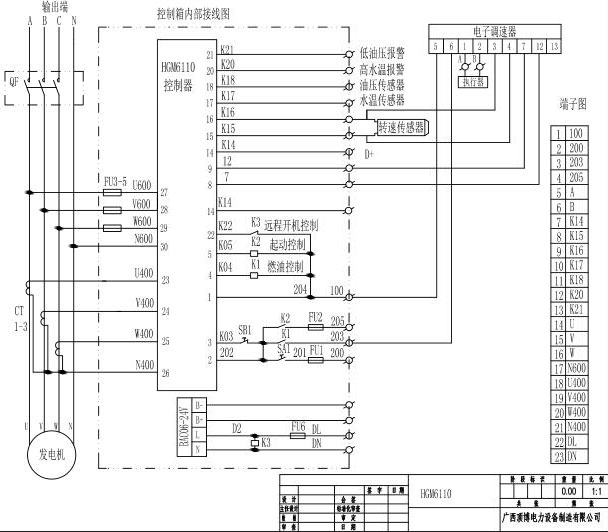

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.qxdlb.cn）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
