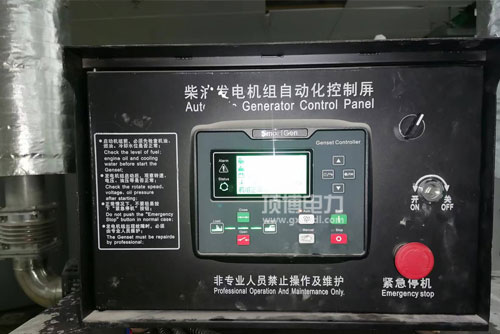

康明斯54296674/4296675电子调速控制器1#端子为电源正极，2#端子为电源负极。使用1mm2或更粗的多芯铜线进行电源连接，电源正极端的线路应增加5A的保险。

54296674/4296675电子调速控制器执行器的连接：

3#、4#号网口为使用器接连端。利用1mm2或更粗的多芯芯线使用接连。使用器端不分清极性极，但时请与地线、壳体击穿。符合的使用器为常闭型。

康明斯54296674/4296675电子调速控制器转速信号的连接：

5#、6#号网口为带速的走势联系端，5#网口为的走势录入端，6#网口为共地端。当带速的走势源被多家机器设备共公的情况下，一定确定共地端一致性。

当掌握器APP到是比较僵化的涡流条件中时，转数数据联接束线点应用双绞屏弊掉线，互相紧邻感知器左端的屏弊掉地线应与地面良好的。

康明斯广西顶博发电机组制造电子调速控制器外置微调电位器的连接：

7#、8#、9#接线端子排为外置调节电势差差器端口处，要用户利用掌控面板开关的多圈电势差差器进行轉速更改值的调节。

电极数字电势器尽可能用5（4.7）kΩ多圈电极数字电势器（器件号：3015105），这当中电极数字电势器的2#脚（间端口设置）相当于调压板的8#接线端子排，8#接线端子排应电容串联120KΩ内阻以升高调整安稳性。

广西顶博发电机组制造:重庆康明斯广西顶博发电机组制造怠速/运行模式切换开关的连接：

10#接线绝缘端子排为怠速/运作摸式控制按钮接口方式，其实用措施为能够 控制按钮或继电子元件与7#接线绝缘端子排连接起来。控制按钮或继电子元件断路时，调节板办公于运作摸式；控制按钮或继电子元件拨通时，调节板工作任务于怠速经济模式。

54296674/4296675微电子调速器操纵器公众性地线：11#接线端子为紧急的公众性地线，普遍不要求连入。

衰减接线鼻子：A、B#接线鼻子为拓张的衰减接线鼻子，广泛应用于增益控制整改仍不可能充分满足增强性需要的特出条件。便用策略：将A，B#短接。

54296674/4296675电子调速控制器指示灯的工作说明：

a.供电开关信号灯灯：当供电开关对连接方式一直亮，反接时不闪。b.怠速警示灯灯：当系统的输送趋于稳定怠速上班情况经常亮（7脚和10脚短接）c.模拟模拟输出的警报灯：机有模拟模拟输出隔三差五亮
